Устройство, назначение и типы лазеров для резки: все об этой технологии

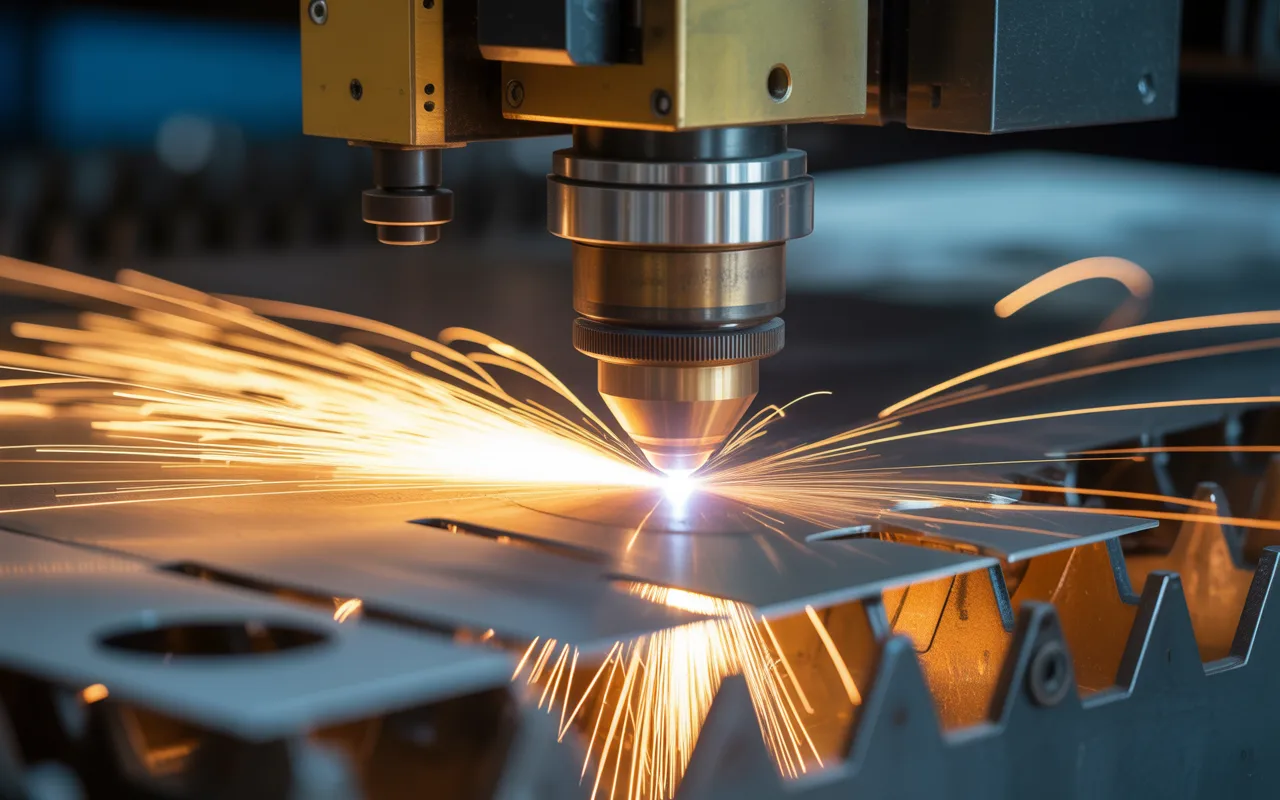

Резка лазером – это бесконтактная обработка, при которой мощный концентрированный луч плавит, испаряет или прожигает сырье по определенному контуру. Технология сочетает в себе высочайшую точность, скорость и подходит для разных материалов – от тонкой бумаги до тугоплавких металлов.
В статье подробно разберем:
Устройство лазера для резки: ключевые компоненты
Лазер – оптический квантовый генератор. Его задача – преобразовать энергию в излучение, чтобы резать, гравировать или плавить обрабатываемые материалы с точностью до микронов.
Независимо от типа лазер для резки состоит из трех основных компонентов:
1. Активная среда
Это рабочее тело лазера, которое способно находиться в возбужденном состоянии и испускать фотоны под воздействием внешней энергии. Именно свойства данной среды определяют два фактора – во-первых, длину волны излучения, во-вторых, максимальную мощность установки.
Активной средой может быть:
- Газовая смесь – CO₂-лазер.
- Оптоволокно, которое легировано редкоземельными элементами, – волоконный лазер.
- Твердотельные кристаллы – твердотельный лазер.
2. Система накачки
Источник энергии, необходимый для перевода атомов используемой активной среды в возбужденное состояние. От эффективности накачки напрямую зависит КПД лазера.
Существуют разные способы накачки:
- Электрический разряд – используется в CO₂-лазерах. Высокое напряжение ионизирует газовую смесь, создавая плазму.
- Полупроводниковые диоды – применяются в волоконных и дисковых лазерах. Светодиоды накачивают волокно или кристалл фотонами.
- Импульсные лампы – устаревший метод для твердотельных лазеров, сегодня вытесняется диодами.
3. Оптический резонатор
Система из зеркал, создающая положительную обратную связь. Фотоны проводятся сквозь активную среду, при том вызывая лавинообразное нарастание излучения. Одно из зеркал является полупрозрачным – именно сквозь него выходит лазерный луч, режущий обрабатываемый материал. Резонатор также создает пространственную структуру луча и его поляризацию.
В волоконных лазерах эту роль играют брэгговские решетки – участки волокна с периодическим изменением показателя преломления. В CO₂-лазерах – классические зеркала с диэлектрическим покрытием.
Именно перечисленные компоненты, находящиеся внутри лазера, превращают электричество в луч, способный резать сталь и множество других материалов.
Физический принцип действия: как луч света режет металл
В основе технологии лежит преобразование световой энергии в тепловую. Процесс можно разбить на несколько ключевых этапов:
1. Генерация луча
Активная среда источника под воздействием внешней энергии генерирует когерентное электромагнитное излучение – лазерный луч. Когерентность означает, что у всех световых волн – одинаковая фаза, и они идут строго параллельно.
2. Транспортировка луча
Сформированный луч доставляется к режущей головке установки. В волоконных установках транспортировка происходит по гибкому оптическому кабелю без потери мощности. В CO₂-лазерах применяется система зеркал внутри защищенного кожуха – это требует более частого обслуживания.
3. Фокусировка
Луч попадает в оптическую систему режущей головки. Фокусирующая линза сжимает его в пятно диаметром 0,1–0,3 мм. Плотность мощности в этом пятне достигает миллионов ватт на квадратный сантиметр.
Одновременно с лучом через сопло поступает газ:
- Кислород – удаляет расплав и вступает в экзотермическую реакцию. Тепло от сгорания металла помогает лучу быстрее прорезать заготовку, что особенно заметно на толстых листах углеродистой стали.
- Азот – выдувает расплав, а также не допускает окисления кромки (нержавейка, алюминий).
- Сжатый воздух – универсальный вариант.
4. Энергетическое воздействие
Сфокусированная энергия луча с высокой плотностью мощности мгновенно нагревает материал в точке контакта до необходимой температуры. Благодаря когерентности и малой расходимости луча зона термического влияния остается минимальной – материал вокруг реза почти не нагревается.
5. Удаление материала
Материал удаляется из области реза под воздействием вспомогательного газа.
6. Перемещение
Система ЧПУ перемещает лазерную головку или саму заготовку по заранее определенной траектории, в результате чего создается чистый и точный рез.
Преимущество лазера состоит в его когерентности – волны имеют одинаковую фазу, и в малой расходимости, за счет чего можно концентрировать огромную энергию на микроскопической площади, сокращая зону термического влияния на обрабатываемый материал.
Популярные типы лазеров для резки и их назначение
В основе технологии лежит преобразование световой энергии в тепловую. Процесс можно разбить на несколько ключевых этапов:
1. Волоконные (Fiber Laser)
- Принцип действия – луч генерируется в активном оптическом волокне.
- Особенности – высокий КПД, компактные размеры, надежность (нет сложной оптики), лучшая абсорбция излучения металлами. Служат для резки самых разных металлов – обычно это сталь, алюминий, медь и латунь.
- Назначение – обработка листового металла в машиностроении, при выпуске деталей, изготовлении рекламных конструкций, в ювелирном деле.
2. Газовые (CO₂)
- Принцип действия – луч генерируется в газовой смеси на основе углекислого газа, возбуждаемой электрическим разрядом.
- Особенности – дают высокое качество реза на разнообразных неметаллических материалах.
- Назначение – резка и гравировка древесины, пластика, резины, акрила, ткани, стекла, камня. Часто применяются в рекламной промышленности, производстве мебели, упаковки, сувениров.
3. Твердотельные лазеры (дисковые и стержневые)
- Принцип действия– активная среда – тонкий диск из кристалла для дисковых лазеров или стержень из кристалла для традиционных твердотельных. Накачка – диоды (в современных моделях) или лампы (устаревшие). Длина волны – порядка 1,03–1,06 мкм.
- Особенности – максимально высокое качество луча, возможность масштабирования мощности до десятков киловатт, эффективный отвод тепла благодаря тонкой геометрии диска.
- Назначение – тяжелая промышленность, резка толстых листов металла (обычно от 20 мм), сварка, наплавка.
Преимущества и сферы применения лазеров для резки
Основные плюсы лазерной резки:
- Предельная точность и высокое качество кромки – ширина реза измеряется десятыми долями миллиметра. Кромка чистая, дополнительная обработка обычно не нужна.
- Универсальность – один станок позволяет обрабатывать разнообразные материалы. Необходимо только менять режимы мощности и тип газа.
- Бесконтактная обработка – исключается деформация тонких и хрупких заготовок, поскольку нет механического усилия.
- Скорость и автоматизация – высокая скорость обработки, особенно тонких листов, и полная автоматизация процесса по заданной программе.
- Гибкость производства – быстрая переналадка между изделиями, возможность изготовления уникальных деталей и малых серий.
Основные сферы использования лазеров для резки:
- Машиностроение и автомобилестроение – производство деталей кузова, рам, точных инженерных компонентов.
- Авиационная и космическая промышленность – резка композитных материалов и легких сплавов.
- Строительство и архитектура – создание фасадных элементов, декоративных решеток, интерьерных деталей.
- Рекламная индустрия и дизайн – изготовление вывесок, объемных букв, сложных декоративных элементов.
- Электроника и приборостроение – производство микродеталей, шасси, теплообменников.
- Легкая промышленность – раскрой тканей, кожи, производство обуви.
Лазерная резка стала стандартом для современных предприятий. Она открывает возможности для прототипирования, мелкосерийного и индивидуального производства, позволяя воплощать в материале самые сложные проекты с минимальными затратами времени и ресурсов.
Частые вопросы о лазерах для резки
- Волоконные лазеры отлично поглощаются металлами, имеют высокий КПД и почти не требуют обслуживания. Это идеальный вариант для резки следующих материалов – сталь, нержавейка, алюминий, латунь и медь.
- CO₂-лазеры плохо поглощаются металлом, но идеально работают с неметаллами – например, с древесиной, акрилом, пластиком, тканью, стеклом. Они незаменимы в рекламном производстве и деревообработке. Выбор зависит исключительно от вашего материала. Для металла – волокно, для органики – CO₂.
Однако важно понимать: экономическая целесообразность резки толстого металла лазером снижается после 20–25 мм. Для таких толщин часто выгоднее использовать плазменную или гидроабразивную резку. Лазер оптимален для толщин до 20 мм, где он дает максимальную скорость и качество.
Главное преимущество лазера – минимальная зона термического влияния. Благодаря высокой когерентности и фокусировке энергия вкладывается строго в линию реза, а не рассеивается в стороны. Это позволяет резать тонкие и термочувствительные детали без коробления и сохранять механические свойства материала.
- Защитные стекла – предохраняют фокусирующую линзу от брызг металла и пыли. Меняются по мере загрязнения (в среднем раз в 1–2 недели интенсивной работы).
- Сопла – влияют на газодинамику потока. Изнашиваются от брызг и тепловых нагрузок, замена раз в 2–4 недели.
- Фокусирующие линзы – дорогой, но долговечный элемент. При правильной эксплуатации и своевременной замене защитных стекол служат годы.
- Керамические держатели – меняются при механических повреждениях.
Волоконные лазеры не имеют расходных материалов в самом генераторе – ресурс диодов накачки составляет 100 000 часов и более. CO₂-лазеры требуют периодической дозаправки газовой смеси и юстировки зеркал.
Если у вас остались вопросы по выбору расходных материалов для лазеров – обратитесь к нашим техническим специалистам по тел. 8 (800) 101-86-63.
